[기타]IFC(Industry Foundation Classes) 클래스 문서

클래스 색인

클래스 목록

다음은 클래스, 구조체, 공용체 그리고 인터페이스들입니다. (간략한 설명만을 보여줍니다) :CUSTOMVERTEX (TNO 사의 IFC엔진에서 버텍스를 얻기위한 고정된 형태의 자료구조 ) . 5IFCElement (IFC 요소들이 공통적으로 가지고 있어야 할 데이터를 정의하는 구조체 ) .......... 7IFCManager (TNO사의 IFC엔진을 이용해 데이터를 추출 하고 관리 - 서비스하는 개체 ) .. 11





파일 색인

파일 목록

다음은 문서화된 모든 파일에 대한 목록입니다. (간략한 설명만을 보여줍니다) :Source/IFCElement.h (IFCElement 구조체를 정의 ) ............................................................................. 17Source/IFCManager.cpp (IFCManager 클래스의 맴버 메소드들을 구현 ) ................................... 19Source/IFCManager.h (IFCManager 클래스를 정의 ) .......................................................................... 21Source/IFCManagerDLLInterface.cpp (IFCManagerDLLInterface.h 의 함수들을 구현 ) ....... 23Source/IFCManagerDLLInterface.h (MyIFCEngine 의 인터페이스를 정의한다 ) ..................... 30





클래스 문서화

CUSTOMVERTEX 클래스 참조



TNO 사의 IFC엔진에서 버텍스를 얻기위한 고정된 형태의 자료구조.

Public 속성

l  float x버텍스의 x 좌표 l  float y버텍스의 y 좌표 l  float z버텍스의 z 좌표 l  float nx버텍스의 법선 x 좌표 l  float ny버텍스의 법선 y 좌표 l  float nz버텍스의 법선 z 좌표



상세한 설명

TNO 사의 IFC엔진에서 버텍스를 얻기위한 고정된 형태의 자료구조.



날짜:

2010/12/12

작성자:

유승재 IFCManager.cpp 파일의 23 번째 라인에서 정의되었습니다.



멤버 데이타 문서화

float CUSTOMVERTEX::nx



버텍스의 법선 x 좌표 IFCManager.cpp 파일의 27 번째 라인에서 정의되었습니다.

float CUSTOMVERTEX::ny



버텍스의 법선 y 좌표 IFCManager.cpp 파일의 28 번째 라인에서 정의되었습니다.

float CUSTOMVERTEX::nz



버텍스의 법선 z 좌표 IFCManager.cpp 파일의 29 번째 라인에서 정의되었습니다.

float CUSTOMVERTEX::x



버텍스의 x 좌표 IFCManager.cpp 파일의 24 번째 라인에서 정의되었습니다.

float CUSTOMVERTEX::y



버텍스의 y 좌표 IFCManager.cpp 파일의 25 번째 라인에서 정의되었습니다.

float CUSTOMVERTEX::z



버텍스의 z 좌표 IFCManager.cpp 파일의 26 번째 라인에서 정의되었습니다.



이 클래스에 대한 문서화 페이지는 다음의 파일로부터 생성되었습니다.:

l  Source/IFCManager.cpp





IFCElement 클래스 참조



IFC 요소들이 공통적으로 가지고 있어야 할 데이터를 정의하는 구조체. #include <IFCElement.h>IFCElement에 대한 협력 다이어그램:





Public 속성

l  string nameIFC 요소의 이름 l  double widthIFC 요소의 폭. l  double heightIFC 요소의 높이. l  double thicknessIFC 요소의 두께. l  int startVertexIFC 요소가 렌더링 될 시작 버텍스. l  int startIndexIFC 요소가 렌더링 될 시작 인덱스. l  int primitiveCountl  double boundingBoxStartPointOxIFC 요소가 렌더링 될 기본 도형 수(삼각형). l  double boundingBoxStartPointOyIFC 요소의 경계상자 시작점 y좌표. l  double boundingBoxStartPointOzIFC 요소의 경계상자 시작점 z좌표. l  double boundingBoxEndPointVxIFC 요소의 경계상자 끝점 x좌표. l  double boundingBoxEndPointVyIFC 요소의 경계상자 끝점 y좌표. l  double boundingBoxEndPointVzIFC 요소의 경계상자 끝점 z좌표.



상세한 설명

IFC 요소들이 공통적으로 가지고 있어야 할 데이터를 정의하는 구조체.



날짜:

2010/12/12

작성자:

유승재 IFCElement.h 파일의 20 번째 라인에서 정의되었습니다.



멤버 데이타 문서화

double IFCElement::boundingBoxEndPointVx



IFC 요소의 경계상자 끝점 x좌표. IFCElement.h 파일의 37 번째 라인에서 정의되었습니다.

double IFCElement::boundingBoxEndPointVy



IFC 요소의 경계상자 끝점 y좌표. IFCElement.h 파일의 38 번째 라인에서 정의되었습니다.

double IFCElement::boundingBoxEndPointVz



IFC 요소의 경계상자 끝점 z좌표. IFCElement.h 파일의 39 번째 라인에서 정의되었습니다.

double IFCElement::boundingBoxStartPointOx



IFC 요소가 렌더링 될 기본 도형 수(삼각형). IFC 요소의 경계상자 시작점 x좌표. IFCElement.h 파일의 33 번째 라인에서 정의되었습니다.

double IFCElement::boundingBoxStartPointOy



IFC 요소의 경계상자 시작점 y좌표. IFCElement.h 파일의 34 번째 라인에서 정의되었습니다.

double IFCElement::boundingBoxStartPointOz



IFC 요소의 경계상자 시작점 z좌표. IFCElement.h 파일의 35 번째 라인에서 정의되었습니다.

double IFCElement::height



IFC 요소의 높이. IFCElement.h 파일의 26 번째 라인에서 정의되었습니다.

string IFCElement::name



IFC 요소의 이름 IFCElement.h 파일의 23 번째 라인에서 정의되었습니다.

int IFCElement::startIndex



IFC 요소가 렌더링 될 시작 인덱스. IFCElement.h 파일의 30 번째 라인에서 정의되었습니다.

int IFCElement::startVertex



IFC 요소가 렌더링 될 시작 버텍스. IFCElement.h 파일의 29 번째 라인에서 정의되었습니다.

double IFCElement::thickness



IFC 요소의 두께. IFCElement.h 파일의 27 번째 라인에서 정의되었습니다.

double IFCElement::width



IFC 요소의 폭. IFCElement.h 파일의 25 번째 라인에서 정의되었습니다.



이 클래스에 대한 문서화 페이지는 다음의 파일로부터 생성되었습니다.:

l  Source/IFCElement.h





IFCManager 클래스 참조



TNO사의 IFC엔진을 이용해 데이터를 추출 하고 관리 - 서비스하는 개체. #include <IFCManager.h>

Public 멤버 함수

l  IFCManager (const string &fileName, const string &schemaName)IFCManager개체는 하나의 IFC파일을 관리한다. l  virtual ~IFCManager (void)개체 소멸자 l  int GetVerticesCount () const 버텍스 집합의 개수를 반환한다. l  int GetIndicesCount () const 인덱스 집합의 개수를 반환한다. l  void IndisiceCopy (int indisice[]) const 인덱스 집합을 카피 한다. l  void VertisiceCopy (double vertisice[]) const 버텍스 집합을 카피 한다. l  void DerivedElemntsFromIFCModel (const string &ifcEntityClassName)파일에서 원하는 IFC요소의 모든 인스턴스를 추출한다. l  void GetElements (const string &ifcEntityClassName, vector< const IFCElement * > &elements)해당 IFC요소의 인스턴스를 모두 얻어온다.

Private 멤버 함수

l  void OpenIFCFile (const string &fileName, const string &schemaName)IFC파일과 스키마파일을 오픈한다. l  void Get3DMesh (void)3D 렌더링에 필요한 버텍스 집합(mesh)과 인덱스 집합을 파일로 부터 얻어온다.

Private 속성

l  int ifcModelTNO사의 IFC엔진에서 오픈된 파일을 식별하는 고유 값. l  IFCMap ifcMap추출한 ifc 인스턴스들을 보관하고 관리 할 컨테이너(multimap). l  int verticesCount3D로 건물을 렌더링 하기 위한 버텍스 집합의 개수. l  int indicesCount3D로 건물을 렌더링 하기 위한 인덱스 집합의 개수. l  int * indisice3D로 건물을 렌더링 하기 위한 인덱스 집합. l  float * vertisice3D로 건물을 렌더링 하기 위한 인덱스 집합.



상세한 설명

TNO사의 IFC엔진을 이용해 데이터를 추출 하고 관리 - 서비스하는 개체.



날짜:

2010/12/12

작성자:

유승재 IFCManager.h 파일의 27 번째 라인에서 정의되었습니다.



생성자 & 소멸자 문서화

IFCManager::IFCManager (const string & fileName, const string & schemaName)



IFCManager개체는 하나의 IFC파일을 관리한다.



매개변수:

fileName	오픈 할 IFC 파일 명.
schemaName	오픈 할 스키마 파일 명.

IFCManager.cpp 파일의 37 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:





IFCManager::~IFCManager (void) [virtual]



개체 소멸자 IFCManager.cpp 파일의 44 번째 라인에서 정의되었습니다.



멤버 함수 문서화

void IFCManager::DerivedElemntsFromIFCModel (const string & ifcEntityClassName)



파일에서 원하는 IFC요소의 모든 인스턴스를 추출한다.



매개변수:

ifcEntityClassName

파일에서 추출해 낼 IFC요소 타입 이름 ( ex : ifcBeam )

IFCManager.cpp 파일의 88 번째 라인에서 정의되었습니다.이 함수를 호출하는 함수들에 대한 그래프입니다.:





void IFCManager::Get3DMesh (void) [private]



3D 렌더링에 필요한 버텍스 집합(mesh)과 인덱스 집합을 파일로 부터 얻어온다. IFCManager.cpp 파일의 73 번째 라인에서 정의되었습니다.이 함수를 호출하는 함수들에 대한 그래프입니다.:





void IFCManager::GetElements (const string & ifcEntityClassName, vector< const IFCElement * > & elements)



해당 IFC요소의 인스턴스를 모두 얻어온다.



매개변수:

ifcEntityClassName	IFC요소 타입 이름. ( ex : ifcBeam )
elements	ifcEntityClassName에 해당하는 IFC타입 인스턴스를 얻어올 컨테이너.

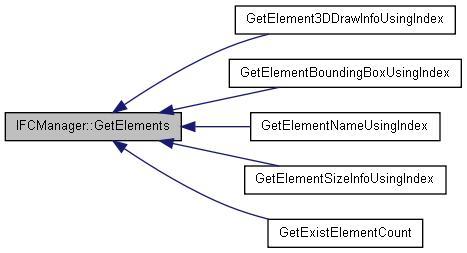

IFCManager.cpp 파일의 167 번째 라인에서 정의되었습니다.이 함수를 호출하는 함수들에 대한 그래프입니다.:





int IFCManager::GetIndicesCount () const



인덱스 집합의 개수를 반환한다. IFCManager.cpp 파일의 142 번째 라인에서 정의되었습니다.이 함수를 호출하는 함수들에 대한 그래프입니다.:





int IFCManager::GetVerticesCount () const



버텍스 집합의 개수를 반환한다. IFCManager.cpp 파일의 138 번째 라인에서 정의되었습니다.이 함수를 호출하는 함수들에 대한 그래프입니다.:





void IFCManager::IndisiceCopy (int indisice[]) const



인덱스 집합을 카피 한다.



매개변수:

indisice

맴버변수 indisice를 카피 할 인덱스 배열.

IFCManager.cpp 파일의 150 번째 라인에서 정의되었습니다.이 함수를 호출하는 함수들에 대한 그래프입니다.:





void IFCManager::OpenIFCFile (const string & fileName, const string & schemaName) [private]



IFC파일과 스키마파일을 오픈한다.



매개변수:

fileName	오픈 할 IFC 파일 명.
schemaName	오픈 할 스키마 파일 명.

IFCManager.cpp 파일의 62 번째 라인에서 정의되었습니다.이 함수를 호출하는 함수들에 대한 그래프입니다.:





void IFCManager::VertisiceCopy (double vertisice[]) const



버텍스 집합을 카피 한다.



매개변수:

vertisice

맴버변수 vertisice를 카피 할 버텍스 배열.

IFCManager.cpp 파일의 158 번째 라인에서 정의되었습니다.이 함수를 호출하는 함수들에 대한 그래프입니다.:







멤버 데이타 문서화

IFCMap IFCManager::ifcMap [private]



추출한 ifc 인스턴스들을 보관하고 관리 할 컨테이너(multimap). IFCManager.h 파일의 31 번째 라인에서 정의되었습니다.

int IFCManager::ifcModel [private]



TNO사의 IFC엔진에서 오픈된 파일을 식별하는 고유 값. IFCManager.h 파일의 29 번째 라인에서 정의되었습니다.

int IFCManager::indicesCount [private]



3D로 건물을 렌더링 하기 위한 인덱스 집합의 개수. IFCManager.h 파일의 34 번째 라인에서 정의되었습니다.

int* IFCManager::indisice [private]



3D로 건물을 렌더링 하기 위한 인덱스 집합. IFCManager.h 파일의 36 번째 라인에서 정의되었습니다.

int IFCManager::verticesCount [private]



3D로 건물을 렌더링 하기 위한 버텍스 집합의 개수. IFCManager.h 파일의 33 번째 라인에서 정의되었습니다.

float* IFCManager::vertisice [private]



3D로 건물을 렌더링 하기 위한 인덱스 집합. IFCManager.h 파일의 37 번째 라인에서 정의되었습니다.



이 클래스에 대한 문서화 페이지는 다음의 파일들로부터 생성되었습니다.:

l  Source/IFCManager.hl  Source/IFCManager.cpp



파일 문서화

Source/IFCElement.h 파일 참조



IFCElement 구조체를 정의

#include <string>

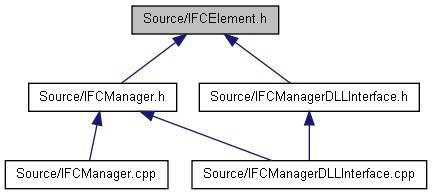

IFCElement.h에 대한 include 의존 그래프





이 그래프는 이 파일을 직/간접적으로 include 하는 파일들을 보여줍니다.:





클래스

l  class IFCElement

IFC 요소들이 공통적으로 가지고 있어야 할 데이터를 정의하는 구조체.

상세한 설명

IFCElement 구조체를 정의



날짜:

2010/12/12

작성자:

유승재 IFCElement.h 파일에서 정의되었습니다.





Source/IFCManager.cpp 파일 참조



IFCManager 클래스의 맴버 메소드들을 구현.

#include "IFCManager.h"

#include "IFCEngine.h"

#include "d3d8.h"

#include "d3dx8.h"

#include <memory.h>

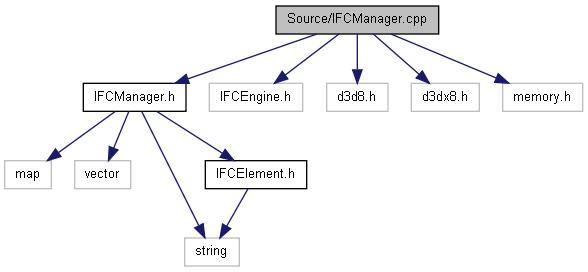

IFCManager.cpp에 대한 include 의존 그래프





클래스

l  class CUSTOMVERTEX

TNO 사의 IFC엔진에서 버텍스를 얻기위한 고정된 형태의 자료구조. 매크로

l  #define D3DFVF_CUSTOMVERTEX  (D3DFVF_XYZ | D3DFVF_NORMAL)

타입정의

l  typedef struct CUSTOMVERTEX customvertex



상세한 설명

IFCManager 클래스의 맴버 메소드들을 구현.



날짜:

2010/12/12

작성자:

유승재 IFCManager.cpp 파일에서 정의되었습니다.





Source/IFCManager.h 파일 참조



IFCManager 클래스를 정의.

#include <map>

#include <vector>

#include <string>

#include "IFCElement.h"

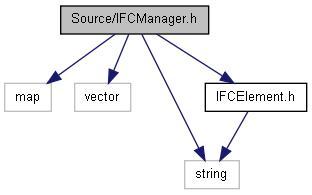

IFCManager.h에 대한 include 의존 그래프

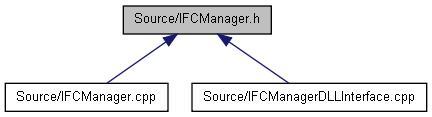

이 그래프는 이 파일을 직/간접적으로 include 하는 파일들을 보여줍니다.:





클래스

l  class IFCManager

TNO사의 IFC엔진을 이용해 데이터를 추출 하고 관리 - 서비스하는 개체. 타입정의

l  typedef multimap< string, IFCElement * > IFCMapl  typedef IFCMap::iterator IMIter



상세한 설명

IFCManager 클래스를 정의.



날짜:

2010/12/12

작성자:

유승재 IFCManager.h 파일에서 정의되었습니다.





Source/IFCManagerDLLInterface.cpp 파일 참조



IFCManagerDLLInterface.h 의 함수들을 구현.

#include <vector>

#include "IFCManagerDLLInterface.h"

#include "IFCManager.h"

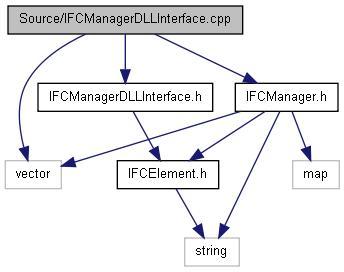

IFCManagerDLLInterface.cpp에 대한 include 의존 그래프





함수

l  IFCMANAGERDLLINTERFACE_DLL_TYPE void CreateIFCModel (const char *fileName, const char *schemaName)스키마와 IFC파일을 연다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE int GetIndicesCount ()인덱스 집합의 개수를 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE int GetVerticesCount ()버텍스 집합의 개수를 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void IndisiceCopy (int indisice[])인덱스 집합을 카피 해 온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void VertisiceCopy (double vertisice[])버텍스 집합을 카피 해 온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void DerivedElemntsFromIFCModel (const char *ifcEntityClassName)파일에서 원하는 IFC요소의 모든 인스턴스를 추출한다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE int GetExistElementCount (const char *ifcEntityClassName)해당 IFC요소의 인스턴스가 몇개인지 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE const char * GetElementNameUsingIndex (const char *ifcEntityClassName, int index)해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스 갖는 이름을 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElement3DDrawInfoUsingIndex (const char *ifcEntityClassName, int index, int *startIndex, int *primitiveCount)해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 3D 렌더링 정보를 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElementSizeInfoUsingIndex (const char *ifcEntityClassName, int index, double *width, double *height, double *thickness)해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 크기 정보를 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElementBoundingBoxUsingIndex (const char *ifcEntityClassName, int index, double *boundingBoxStartPointOx, double *boundingBoxStartPointOy, double *boundingBoxStartPointOz, double *boundingBoxEndPointVx, double *boundingBoxEndPointVy, double *boundingBoxEndPointVz)해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 경계상자를 얻어온다.

변수

l  IFCManager * ifcManager = 0IFC관리 개체



상세한 설명

IFCManagerDLLInterface.h 의 함수들을 구현.



날짜:

2010/12/12

작성자:

유승재 IFCManagerDLLInterface.cpp 파일에서 정의되었습니다.



함수 문서화

IFCMANAGERDLLINTERFACE_DLL_TYPE void CreateIFCModel (const char * fileName, const char * schemaName)



스키마와 IFC파일을 연다.



매개변수:

fileName	: IFC 파일 명.
schemaName	: 스키마 파일 명.

경고:

다른 함수들을 호출하기 전에 먼저 호출 해 주어야 한다. IFCManagerDLLInterface.cpp 파일의 24 번째 라인에서 정의되었습니다.

IFCMANAGERDLLINTERFACE_DLL_TYPE void DerivedElemntsFromIFCModel (const char * ifcEntityClassName)



파일에서 원하는 IFC요소의 모든 인스턴스를 추출한다.



매개변수:

ifcEntityClassName

파일에서 추출해 낼 IFC요소 타입 이름 ( ex : ifcBeam ) 해당 IFC요소 타입에 해당하는 모든 인스턴스를 추출해 낸다.

IFCManagerDLLInterface.cpp 파일의 73 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:





IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElement3DDrawInfoUsingIndex (const char * ifcEntityClassName, int index, int * startIndex, int * primitiveCount)



해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 3D 렌더링 정보를 얻어온다.



매개변수:

ifcEntityClassName	IFC요소 타입 이름 ( ex : ifcBeam )
index	ifcEntityClassName에 해당하는 IFC타입 인스턴스 집합에서 이 인덱스 값으로 지정된 인스턴스의 정보를 얻어온다.
startIndex	지정된 인스턴스가 렌더링 될 시작 인덱스.
primitiveCount	지정된 인스턴스가 렌더링 될 기본 도형의 개수(삼각형).

IFCManagerDLLInterface.cpp 파일의 109 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:



IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElementBoundingBoxUsingIndex (const char * ifcEntityClassName, int index, double * boundingBoxStartPointOx, double * boundingBoxStartPointOy, double * boundingBoxStartPointOz, double * boundingBoxEndPointVx, double * boundingBoxEndPointVy, double * boundingBoxEndPointVz)



해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 경계상자를 얻어온다.



매개변수:

ifcEntityClassName	IFC요소 타입 이름 ( ex : ifcBeam )
index	ifcEntityClassName에 해당하는 IFC타입 인스턴스 집합에서 이 인덱스 값으로 지정된 인스턴스의 정보를 얻어온다.
boundingBoxStartPointOx	지정된 인스턴스의 경계상자 시작점의 x좌표를 얻어온다.
boundingBoxStartPointOy	지정된 인스턴스의 경계상자 시작점의 x좌표를 얻어온다.
boundingBoxStartPointOz	지정된 인스턴스의 경계상자 시작점의 y좌표를 얻어온다.
boundingBoxEndPointVx	지정된 인스턴스의 경계상자 끝점의 x좌표를 얻어온다.
boundingBoxEndPointVy	지정된 인스턴스의 경계상자 끝점의 y좌표를 얻어온다.
boundingBoxEndPointVz	지정된 인스턴스의 경계상자 끝점의 z좌표를 얻어온다.

IFCManagerDLLInterface.cpp 파일의 147 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:





IFCMANAGERDLLINTERFACE_DLL_TYPE const char* GetElementNameUsingIndex (const char * ifcEntityClassName, int index)



해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스 갖는 이름을 얻어온다.



매개변수:

ifcEntityClassName	IFC요소 타입 이름 ( ex : ifcBeam )
index	ifcEntityClassName에 해당하는 IFC타입 인스턴스 집합에서 이 인덱스 값으로 지정된 인스턴스의 정보를 얻어온다.

반환값:

인스턴스 집합에 index에 의해 지정된 인스턴스의 name을 반환 한다. IFCManagerDLLInterface.cpp 파일의 95 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:





IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElementSizeInfoUsingIndex (const char * ifcEntityClassName, int index, double * width, double * height, double * thickness)



해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 크기 정보를 얻어온다.



매개변수:

ifcEntityClassName	IFC요소 타입 이름 ( ex : ifcBeam )
index	ifcEntityClassName에 해당하는 IFC타입 인스턴스 집합에서 이 인덱스 값으로 지정된 인스턴스의 정보를 얻어온다.
width	지정된 인스턴스의 폭(x)을 얻어온다..
height	지정된 인스턴스의 높이(y)를 얻어온다.
thickness	지정된 인스턴스의 두께(z)를 얻어온다.

IFCManagerDLLInterface.cpp 파일의 126 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:





IFCMANAGERDLLINTERFACE_DLL_TYPE int GetExistElementCount (const char * ifcEntityClassName)



해당 IFC요소의 인스턴스가 몇개인지 얻어온다.



매개변수:

ifcEntityClassName

IFC요소 타입 이름 ( ex : ifcBeam )

반환값:

ifcEntityClassName에 해당하는 IFC타입의 인스턴스가 총 몇개 존재하는지 개수를 얻어온다. IFCManagerDLLInterface.cpp 파일의 82 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:





IFCMANAGERDLLINTERFACE_DLL_TYPE int GetIndicesCount ()



인덱스 집합의 개수를 얻어온다.



반환값:

3D 렌더링에 필요한 인덱스 집합의 총 개수를 반환한다. IFCManagerDLLInterface.cpp 파일의 37 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:





IFCMANAGERDLLINTERFACE_DLL_TYPE int GetVerticesCount ()



버텍스 집합의 개수를 얻어온다.



반환값:

3D 렌더링에 필요한 버텍스 집합의 총 개수를 반환한다. IFCManagerDLLInterface.cpp 파일의 45 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:





IFCMANAGERDLLINTERFACE_DLL_TYPE void IndisiceCopy (int indisice[])



인덱스 집합을 카피 해 온다.



매개변수:

indisice

카피 받을 인덱스 배열, 적당한 메모리가 할당 돼 있어야한다. GetIndicesCount() 를 이용해 인덱스 배열의 크기를 얻어와 메모리를 할당하면 된다.

IFCManagerDLLInterface.cpp 파일의 54 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:





IFCMANAGERDLLINTERFACE_DLL_TYPE void VertisiceCopy (double vertisice[])



버텍스 집합을 카피 해 온다.



매개변수:

vertisice

카피 받을 버텍스 배열, 적당한 메모리가 할당 돼 있어야한다. GetVerticesCount() 를 이용해 버텍스 배열의 크기를 얻어와 메모리를 할당하면 된다. 버텍스는 CUSTOMVERTEX 에 정의된 바 대로, 6개의 데이터가 하나의 버텍스를 이룬다.

IFCManagerDLLInterface.cpp 파일의 64 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:







변수 문서화

IFCManager* ifcManager = 0



IFC관리 개체 IFCManagerDLLInterface.cpp 파일의 17 번째 라인에서 정의되었습니다.





Source/IFCManagerDLLInterface.h 파일 참조



MyIFCEngine 의 인터페이스를 정의한다.

#include "IFCElement.h"

IFCManagerDLLInterface.h에 대한 include 의존 그래프







이 그래프는 이 파일을 직/간접적으로 include 하는 파일들을 보여줍니다.:







매크로

l  #define IFCMANAGERDLLINTERFACE_DLL_TYPE  __declspec(dllimport)

함수

l  IFCMANAGERDLLINTERFACE_DLL_TYPE void CreateIFCModel (const char *fileName, const char *schemaName)스키마와 IFC파일을 연다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE int GetIndicesCount ()인덱스 집합의 개수를 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE int GetVerticesCount ()버텍스 집합의 개수를 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void IndisiceCopy (int indisice[])인덱스 집합을 카피 해 온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void VertisiceCopy (double vertisice[])버텍스 집합을 카피 해 온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void DerivedElemntsFromIFCModel (const char *ifcEntityClassName)파일에서 원하는 IFC요소의 모든 인스턴스를 추출한다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE int GetExistElementCount (const char *ifcEntityClassName)해당 IFC요소의 인스턴스가 몇개인지 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE const char * GetElementNameUsingIndex (const char *ifcEntityClassName, int index)해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스 갖는 이름을 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElement3DDrawInfoUsingIndex (const char *ifcEntityClassName, int index, int *startIndex, int *primitiveCount)해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 3D 렌더링 정보를 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElementSizeInfoUsingIndex (const char *ifcEntityClassName, int index, double *width, double *height, double *thickness)해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 크기 정보를 얻어온다. l  IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElementBoundingBoxUsingIndex (const char *ifcEntityClassName, int index, double *boundingBoxStartPointOx, double *boundingBoxStartPointOy, double *boundingBoxStartPointOz, double *boundingBoxEndPointVx, double *boundingBoxEndPointVy, double *boundingBoxEndPointVz)해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 경계상자를 얻어온다.



상세한 설명

MyIFCEngine 의 인터페이스를 정의한다.



날짜:

2010/12/12

작성자:

유승재 IFCManagerDLLInterface.h 파일에서 정의되었습니다.



함수 문서화

IFCMANAGERDLLINTERFACE_DLL_TYPE void CreateIFCModel (const char * fileName, const char * schemaName)



스키마와 IFC파일을 연다.



매개변수:

fileName	: IFC 파일 명.
schemaName	: 스키마 파일 명.

경고:

다른 함수들을 호출하기 전에 먼저 호출 해 주어야 한다. IFCManagerDLLInterface.cpp 파일의 24 번째 라인에서 정의되었습니다.

IFCMANAGERDLLINTERFACE_DLL_TYPE void DerivedElemntsFromIFCModel (const char * ifcEntityClassName)



파일에서 원하는 IFC요소의 모든 인스턴스를 추출한다.



매개변수:

ifcEntityClassName

파일에서 추출해 낼 IFC요소 타입 이름 ( ex : ifcBeam ) 해당 IFC요소 타입에 해당하는 모든 인스턴스를 추출해 낸다.

IFCManagerDLLInterface.cpp 파일의 73 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:







IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElement3DDrawInfoUsingIndex (const char * ifcEntityClassName, int index, int * startIndex, int * primitiveCount)



해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 3D 렌더링 정보를 얻어온다.



매개변수:

ifcEntityClassName	IFC요소 타입 이름 ( ex : ifcBeam )
index	ifcEntityClassName에 해당하는 IFC타입 인스턴스 집합에서 이 인덱스 값으로 지정된 인스턴스의 정보를 얻어온다.
startIndex	지정된 인스턴스가 렌더링 될 시작 인덱스.
primitiveCount	지정된 인스턴스가 렌더링 될 기본 도형의 개수(삼각형).

IFCManagerDLLInterface.cpp 파일의 109 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:







IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElementBoundingBoxUsingIndex (const char * ifcEntityClassName, int index, double * boundingBoxStartPointOx, double * boundingBoxStartPointOy, double * boundingBoxStartPointOz, double * boundingBoxEndPointVx, double * boundingBoxEndPointVy, double * boundingBoxEndPointVz)



해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 경계상자를 얻어온다.



매개변수:

ifcEntityClassName	IFC요소 타입 이름 ( ex : ifcBeam )
index	ifcEntityClassName에 해당하는 IFC타입 인스턴스 집합에서 이 인덱스 값으로 지정된 인스턴스의 정보를 얻어온다.
boundingBoxStartPointOx	지정된 인스턴스의 경계상자 시작점의 x좌표를 얻어온다.
boundingBoxStartPointOy	지정된 인스턴스의 경계상자 시작점의 x좌표를 얻어온다.
boundingBoxStartPointOz	지정된 인스턴스의 경계상자 시작점의 y좌표를 얻어온다.
boundingBoxEndPointVx	지정된 인스턴스의 경계상자 끝점의 x좌표를 얻어온다.
boundingBoxEndPointVy	지정된 인스턴스의 경계상자 끝점의 y좌표를 얻어온다.
boundingBoxEndPointVz	지정된 인스턴스의 경계상자 끝점의 z좌표를 얻어온다.

IFCManagerDLLInterface.cpp 파일의 147 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:







IFCMANAGERDLLINTERFACE_DLL_TYPE const char* GetElementNameUsingIndex (const char * ifcEntityClassName, int index)



해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스 갖는 이름을 얻어온다.



매개변수:

ifcEntityClassName	IFC요소 타입 이름 ( ex : ifcBeam )
index	ifcEntityClassName에 해당하는 IFC타입 인스턴스 집합에서 이 인덱스 값으로 지정된 인스턴스의 정보를 얻어온다.

반환값:

인스턴스 집합에 index에 의해 지정된 인스턴스의 name을 반환 한다. IFCManagerDLLInterface.cpp 파일의 95 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:







IFCMANAGERDLLINTERFACE_DLL_TYPE void GetElementSizeInfoUsingIndex (const char * ifcEntityClassName, int index, double * width, double * height, double * thickness)



해당 IFC요소의 인스턴스 중 지정한 인덱스의 인스턴스가 갖는 크기 정보를 얻어온다.



매개변수:

ifcEntityClassName	IFC요소 타입 이름 ( ex : ifcBeam )
index	ifcEntityClassName에 해당하는 IFC타입 인스턴스 집합에서 이 인덱스 값으로 지정된 인스턴스의 정보를 얻어온다.
width	지정된 인스턴스의 폭(x)을 얻어온다..
height	지정된 인스턴스의 높이(y)를 얻어온다.
thickness	지정된 인스턴스의 두께(z)를 얻어온다.

IFCManagerDLLInterface.cpp 파일의 126 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:







IFCMANAGERDLLINTERFACE_DLL_TYPE int GetExistElementCount (const char * ifcEntityClassName)



해당 IFC요소의 인스턴스가 몇개인지 얻어온다.



매개변수:

ifcEntityClassName

IFC요소 타입 이름 ( ex : ifcBeam )

반환값:

ifcEntityClassName에 해당하는 IFC타입의 인스턴스가 총 몇개 존재하는지 개수를 얻어온다. IFCManagerDLLInterface.cpp 파일의 82 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:







IFCMANAGERDLLINTERFACE_DLL_TYPE int GetIndicesCount ()



인덱스 집합의 개수를 얻어온다.



반환값:

3D 렌더링에 필요한 인덱스 집합의 총 개수를 반환한다. IFCManagerDLLInterface.cpp 파일의 37 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:









IFCMANAGERDLLINTERFACE_DLL_TYPE int GetVerticesCount ()



버텍스 집합의 개수를 얻어온다.



반환값:

3D 렌더링에 필요한 버텍스 집합의 총 개수를 반환한다. IFCManagerDLLInterface.cpp 파일의 45 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:









IFCMANAGERDLLINTERFACE_DLL_TYPE void IndisiceCopy (int indisice[])



인덱스 집합을 카피 해 온다.



매개변수:

indisice

카피 받을 인덱스 배열, 적당한 메모리가 할당 돼 있어야한다. GetIndicesCount() 를 이용해 인덱스 배열의 크기를 얻어와 메모리를 할당하면 된다.

IFCManagerDLLInterface.cpp 파일의 54 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:









IFCMANAGERDLLINTERFACE_DLL_TYPE void VertisiceCopy (double vertisice[])



버텍스 집합을 카피 해 온다.



매개변수:

vertisice

카피 받을 버텍스 배열, 적당한 메모리가 할당 돼 있어야한다. GetVerticesCount() 를 이용해 버텍스 배열의 크기를 얻어와 메모리를 할당하면 된다. 버텍스는 CUSTOMVERTEX 에 정의된 바 대로, 6개의 데이터가 하나의 버텍스를 이룬다.

IFCManagerDLLInterface.cpp 파일의 64 번째 라인에서 정의되었습니다.이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:
